ТОО «Путек» продолжает знакомить читателей с технологиями ультразвуковой сварки. Ранее (см. «Оборудование и инструмент» №4 (79) 2006) речь шла об оборудовании швейцарской фирмы Telsonic Ultrasonics для сварки многожильных проводов, которую ТОО «Путек» представляет в Украине на правах официального дистрибьютора. В данной статье речь пойдет о линейной, торсионной , непрерывной сварке и сварке медных проводов
|
Ultrasound Welds Metals LLC “PUTECH” again presents equipment for ultrasound welding of metals that is widely spread in present day manufacturing. The technology of ultrasound welding allows to produce stable junctions with minimal transient resistance. It is possible to weld different types of metals copperwith aluminum, aluminum with bronze, etc. Swiss company Telsonic Ultrasonicsis a world leader in ultrasound welding technologies presented by LLC “PUTECH” in Ukraine. Telsonic offers brand new equipment for seam and torsional welding, continuous strip sealing and copper wire welding. |
Ультразвуковая сварка металлов, как технология так называемого «холодного» соединения металлов, широко используется в промышленности. Она обладает уникальными особенностями. Это, в первую очередь, возможность получения надежных соединений с минимальным переходным электрическим сопротивлением в месте соединения. При этом не обязательна предварительная обработка поверхностей деталей (снятие оксидных пленок, лака). Оборудование позволяет получить сварку деталей разной толщины, причем коэффициент может отличаться в 100 раз! При этом оборудование позволяет сваривать разнородные металлы: медь — алюминий, алюминий — бронзу, алюминий — никель, алюминий — серебро, алюминий — золото и т. д. |
Линейная сварка (рис.1) представлена новыми моделями — прецизионные установки модели М600 и М750Рс рабочей частотой 35 кГц. Модели М4000 с рабочей частотой 20 кГц стали «мощнее», есть варианты мощностью 4 и 5 кВт.
Торсионная сварка обеспечивается новым видом оборудования — эксклюзивной разработкой фирмы Telsonic Ultrasonics. В основе физики процесса используются крутильные колебания сонотрода. Благодаря такому виду колебания сварочного инструмента на данном оборудовании можно сваривать как металлы, так и пластмассы.

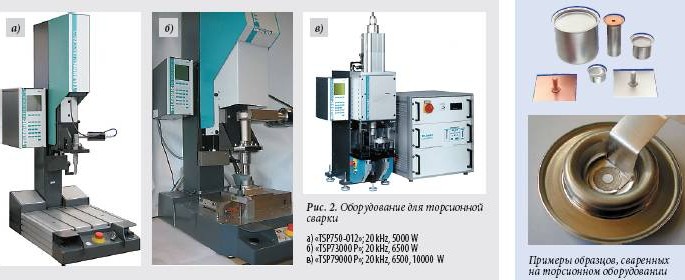

Линейка доступного оборудования представлена на рис. 2. Условно эту группу можно разделить на оборудование малой мощности — до 500 Вт, с усилием пресса до 750 Н, средней мощности — до 6,5 кВт и усилием пресса до 3000 Н, большой мощности — до 10 кВт и усилием пресса до 9000 Н.

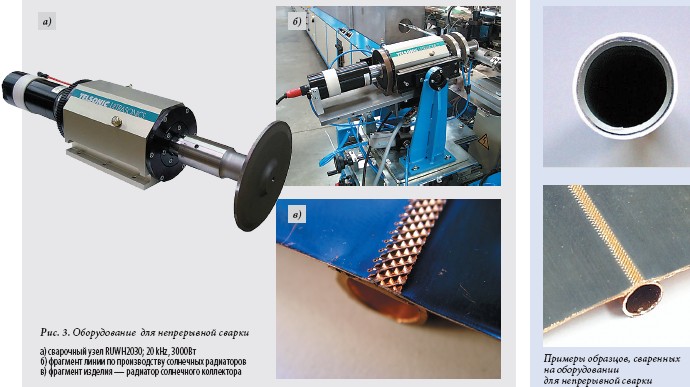

Непрерывная сварка — это сварка металлов непрерывным швом большой протяженности (рис. 3). Этот вид оборудования пока имеет узкую специализацию. Широко известны приложения — это производство металлопластиковых труб и солнечных радиаторов.

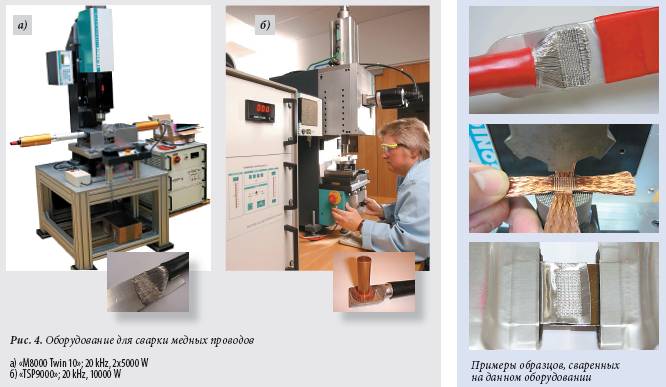

Сварка медных проводов. Новинки в этой области — это оборудование для сварки кабелей и проводов большого сечения до 230 мм2. Это оборудование прессового типа использует принцип как линейной, так и торсионной сварки (рис. 4). Мощность — до 10 кВт, усилие сжатия — до 9000 Н.
