Stationary Complex for Pipes Plasma Cutting Kometa MTV

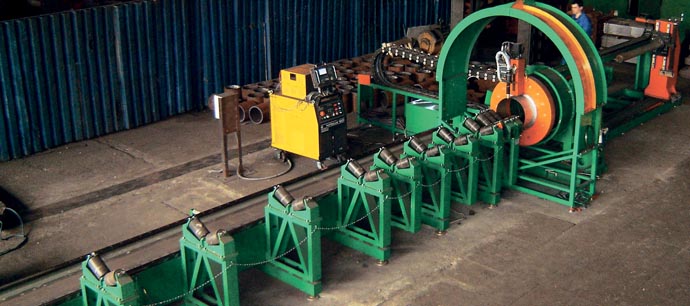

Odessa enterprise ZONT is offering metal-workers a complex of its own design for plasma ark cutting of pipes — Kometa MTV. The main peculiarity of this complex is that the plasmatron revolves around a fixed workpiece by a given trajectory, which increases the productivity and machining precision.
Е.В. Крыжановский, В.А. Ефименко, ОДО «ЗОНТ», г. Одесса
Резку труб с толщиной стенки от 5 до 35 мм с легкостью произведет комплекс, разработанный одесским предприятием «ЗОНТ». Его особенность состоит в том, что вокруг неподвижной заготовки вращается плазмотрон (фирма KJELLBERG, Германия). Новинка позволяет значительно увеличить производительность и точность получаемых заготовок.
Одесское предприятие ОДО «ЗОНТ» разработало и внедрило в производство в 2011 году особый комплекс «Комета МТВ», который предназначен для высокопроизводительной автоматической плазменной дуговой резки труб на обечайки мерной длины.
Особенность трубореза «Комета МТВ» состоит в том, что резка происходит в результате вращения плазмотрона вокруг неподвижной заготовки, которая при этом подается вдоль своей продольной оси (традиционно вращающаяся труба режется неподвижным плазмотроном).
Такое конструкторское решение позволяет оптимально обрабатывать заготовки круглого и прямоугольного сечения, а также сортовой прокат: уголок, швеллер и двутавр.
Установка производства «ЗОНТ», состоит из: системы плазменной резки, элементов электроники, точной механики и пневматики ведущих мировых производителей, а также вентиляционной установки с высокой степенью очистки воздуха. Комплекс обеспечивает выполнение целого ряда функций: зажим и точную подачу обрабатываемой трубы; линейное перемещение и вращение, автоматическое позиционирование резака; отрезание заготовки с оптимизацией зоны врезки; подачу и удаление обечайки; забор и фильтрацию загрязненного воздуха.
Управление установкой «Комета МТВ» осуществляется дистанционно, с пульта оператора. Система числового программного управления (СЧПУ), имеющая специализированное функциональное математическое обеспечение, разработана специалистами завода «ЗОНТ». Все операции могут выполняться как в автоматическом, так и в ручном режимах: фиксация и подача трубы по длине, регулировка сателлита и суппорта по высоте, регулирование скорости вращения, установка и фиксация высоты плазмотрона над поверхностью трубы, управление устройством подачи и удаления заготовки, включение-отключение плазменной установки (в т. ч. автоматическое поддержание давления и расхода технологических газов).
Кабели подключения блока управления и электропитания расположены в гибком кабельном канале особой конструкции.
Подхват отрезаемой заготовки, вывод ее из зоны резки к приемнику, разворот и подача на стоящую рядом платформу (аппарель) осуществляется автоматически. Подвод энергии к узлу подхвата и толкателю обеспечивается по кабелю, размещенному в гибком канале (drag chains).
Обработка труб с толщиной стенок от 5 до 35 мм осуществляется источником плазменной резки фирмы KJELLBERG (Германия).
Отвод загрязненного воздуха из зоны резки и его очистка от пыли осуществляется вентиляционной системой фирмы KEMPER (Германия), оборудованной фильтром.
Внедрение установки для плазменной резки «Комета МТВ» на подготовительно-заготовительных участках промышленных предприятий и в сервисных металлоцентрах позволяет существенно увеличить производительность и повысить точность получаемых заготовок, что в конечном итоге оказывает существенное влияние на себестоимость выпускаемой продукции.
