Mobile semi-automated devices for gas and plasma cutting of metals by HUAWEI WELDING EQUIPMENT Inc. are designed to carry out cutting, welding and welding seams machining. The various types and series of machines have their own advantages and unique features for working in given conditions. They are successfully used for gas-oxygen and plasma cutting of pipes of various thicknesses and diameters, made of low-alloy carbon steels and high-alloy steels, aluminum and cast iron alloys. Moreover, they are able to prepare an edge for welding in the most demanding field conditions. The devices are compact in size, have a low weight, are easily mounted on pipes and guarantee perfectly clean and precise cuts.
Юрлов Е. Б., руководитель отдела продаж
ООО «Индустриальное оборудование» (г. Одесса)
Компания HUAWEI WELDING EQUIPMENT Inc. уже более 20 лет занимает лидирующие позиции на рынке оборудования для механизации сварки и резки. Основу продукции компании составляют мобильные полуавтоматические установки для газовой и плазменной резки металлов, обработки сварных соединений и сварки
Одним из наиболее популярных видов оборудования компании HUAWEI WELDING EQUIPMENT Inc. являются компактные полуавтоматические машины для газовой и плазменной резки труб.

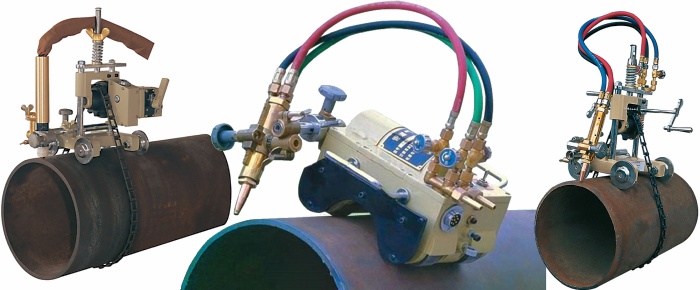

Серия СG2–11 объединяет портативные устройства для механизации газокислородной и плазменной резки труб, предназначенные для выполнения прямолинейных радиальных резов на трубах диаметром от 120 до 1420 мм.
Эти машины специально разработаны для использования при монтаже и ремонте трубопроводов различного назначения. Легкие и компактные установки СG2–11 позволяют быстро и эффективно выполнять резку труб, подготовку их кромок под сварку в различных условиях работы, в том числе и наиболее тяжелых.
Каждая модель машин серии обладает своими уникальными особенностями и преимуществами для выполнения работ в конкретных условиях. К таким особенностям относятся: способы крепления машины на трубе, количество и расположение резаков, тип привода, возможность автономного электропитания приводов и наличие дистанционного управления параметрами резки.
Основные преимущества машин серии CG2–11:
Предназначены для газокислородной резки труб из углеродистых низколегированных сталей диаметром более 108 мм, с толщиной стенки до 50 мм.
Эти машины наиболее эффективно применяются при резке нестандартных труб большого диаметра, как правило, — более 2000 мм. Они отлично подходят для выполнения резки при ремонте или демонтаже водогонов, коллекторов, резервуаров и танков.
Резка выполняется одним (CG2–11, CG2–11 А) или двумя (CG2–11‑II) резаками, которые устанавливается на выносной консоли с возможностью регулирования положения резака в продольной и поперечной плоскостях, высоты резака над поверхностью, а также угла наклона резака.
Крепление машины на трубе осуществляется с помощью гибкого направляющего рельса, состоящего из стандартных сегментов, позволяющих регулировать длину рельса в зависимости от диаметра обрабатываемой трубы. Рельс крепится к трубе с помощью постоянных магнитов и страховочного леера. Колеса машины также оборудованы магнитами удержания, что повышает точность выполнения резки и безопасность работы. Модель СG2–11 А оснащена усиленными магнитами удержания и используется без направляющего рельса.
Система управления машиной выполнена в виде аппаратного блока, установленного на корпусе машины. Она позволяет регулировать направление и скорость движения, выполнять пуск и остановку машины, осуществлять автоматический поджиг газового факела.
Привод машины состоит из асинхронного электродвигателя и сервоприводов, равномерно распределяющих усилие двигателя между колесами. Такое устройство обеспечивает равномерный ход машины и возможность плавного изменения скорости перемещения.
Эта серия машин применяется для радиальной резки стандартных цельнотянутых, продольно- и спиралешовных труб диаметром более 150 мм из углеродистых и высоколегированных сталей, сплавов алюминия и чугуна, с толщиной стенки до 50 мм.
Машины с цепным электроприводом чаще всего применяются при монтаже технологических и магистральных трубопроводов для резки труб стандартного ряда типоразмеров диаметром от 159 до 1420 мм. Цепной привод обеспечивает возможность резки с высокой скоростью, а также легкую и быструю установку машины на трубу, что делает эти машины незаменимыми при работе в полевых условиях.
Машина CG2–11B разработана специально для плазменной резки труб из высоколегированных сталей, алюминия и титана, применяемых в химической и нефтяной промышленности. Ее конструкция позволяет устанавливать на рабочей каретке машинный плазменный резак и синхронизировать режим работы источника питания плазмотрона с рабочим циклом машины. То есть, при включении рабочего хода машины, плазменный резак включается автоматически. Так же происходит выключение резака при остановке каретки или завершении полного оборота вокруг трубы. Это наиболее простая и легкая машина серии CG2–11, обладающая, тем не менее, наиболее широкими возможностями.
Машина CG2–11D применяется для газокислородной резки труб из углеродистых сталей. Она отличается простотой, надежностью конструкции, а также достаточно высокой точностью резки при рабочей скорости до 1200 мм/мин. Машина рекомендована для использования при резке труб диаметром 200–600 мм, поскольку именно в этом диапазоне диаметров достигается ее максимальная эффективность.
Машина с комбинированным электрическим/ручным приводом CG2–11D/G специально разработана для использования в условиях полевого монтажа трубопроводов, когда доступ к источникам электрического питания может быть ограничен.
Машина используется для газокислородной резки труб из углеродистых сталей. Питание привода машины может осуществляться от стационарного источника (электросети, генератора) или от аккумуляторной батареи. Также, при невозможности использовать электропривод, каретка машины может приводиться в движение вручную, с помощью червячного привода.
Универсальность привода машины, высокая скорость и точность резки, надежность и долговечность конструкции, простота монтажа и управления делают эту машину незаменимой при аварийном ремонте трубопроводов или выполнении монтажа на трубопроводной трассе.
Машины с креплением на жестком бандаже применяются для резки бесшовных труб диаметром до 600 мм, когда существует необходимость выполнения большого количества резов труб одинакового диаметра.
Отличительной особенностью этих машин является возможность очень быстрой установки и снятия с трубы, что позволяет с большой эффективностью выполнять резку большого количества однотипных труб.
Кроме того, жесткое бандажное кольцо позволяет позиционировать резак с очень большой точностью и практически исключает отклонения линии реза, что очень важно при резке труб малого диаметра и подготовке торцов таких труб под сварку.
Машины оснащены газовыми резаками с турбинными соплами, которые обеспечивают исключительно высокую чистоту и точность реза. Для возможности использования в различных условиях, в том числе и полевых, машины оснащаются электрическим (CG2–11D-PII) или ручным (CG2–11G-PII, CG2–11G-PI) приводом. Для машины CG2–11D-PII также предусмотрена возможность дистанционного управления и питания от автономной батареи.
Перемещение машин по направляющей осуществляется с помощью высокоточного червячного механизма, который обеспечивает плавность хода каретки, устойчивость к вибрациям и высокую надежность.
